Установка крапельної системи поливу в промислових теплицях

Крапельний полив (або ж капілярний) цікавить багатьох, як звичайних дачників, так і власників овочевих ферм. Від інших систем автополиву його відрізняє порівняльна простота. Давайте детально розберемо, що ж являє собою установка краплинного поливу в промислової теплиці.

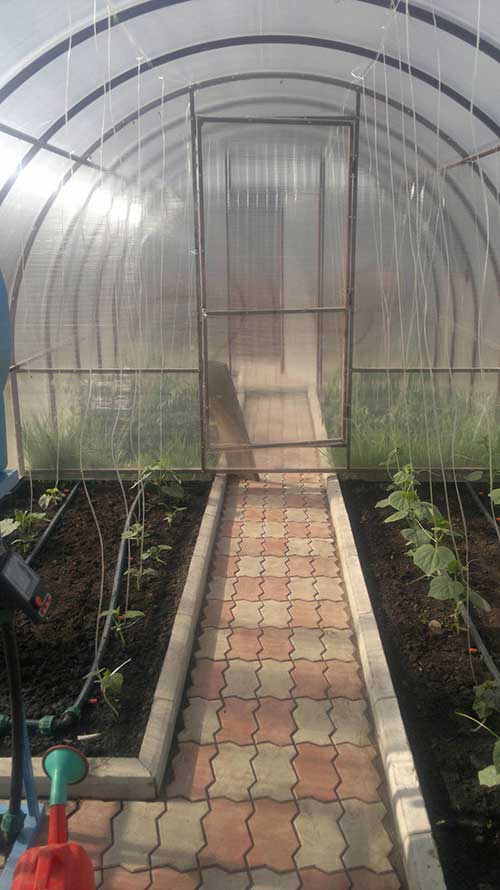

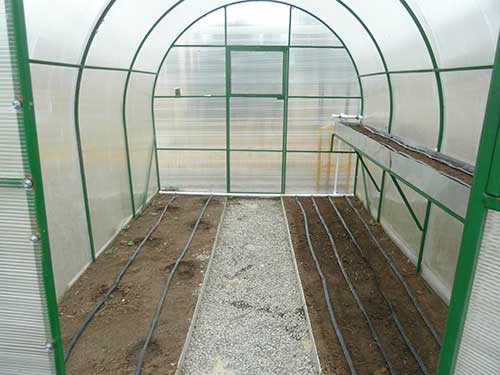

Для цього кожні 8 м прокладаються краплинні лінії, діаметром в 25 мм. Те, скільки вам буде потрібно встановити таких ліній, можна обчислити з числа розташованих в теплиці рослин. Відведення (6х4, а довжиною до 70 см), як правило, спочатку оснащуються темними кілочками. Число встановлюваних крапельниць ідентично кількості рослин, що зазвичай відповідає показнику в 2-3 шт / м2. Для забезпечення капілярного поливу при виробництві зазвичай використовують крапельниці з витратою води в 2-3,2 л / год.

Краплинні лінії приєднуються до колекторної трубі з полівінілхлориду (діаметром 63 мм). Саме поєднання ліній з магістраллю виробляється за допомогою трійника ПВХ / ПЕ (з розмірами 63х25х63) з вмонтованим компресійним трійником, виконаному також з полівініхлоріда.

Вузол капілярного поливу

Субколлектор посередині приєднується за допомогою другої субтруби з полівінілхлориду (діаметром 63-75 мм) з лінією подачі з такого ж матеріалу (діаметром 90-125 мм) за допомогою відповідного трійника. Всіх секторах присвоюється одна зв'язує лінія до вузлів із зони зборів інформації.

Середньостатистичний комплект для установки клапана являє собою сукупність наступних елементів: клапан на основі соленоїда з робочою напругою в 24 В, елементи з полівінілхлориду (труба, керуючий клапан, кілька фітингів) і стрічка.

Вузли дозування

Для комплектації цієї частини системи краще віддати перевагу таким відомим виробникам як Hortimax мул Avant. Їх установки забезпечують зв'язку крапельного поливу з робочою здатністю в 10-100 м3 / год. Комплектація поставляє установки крапельного поливу в промисловій теплиці складається з наступних комплектуючих: змішувальні ємності, EC і Ph контроль, насос-наповнювач, джерело змінної напруги (380/415 В з частотою 50 Гц), комп'ютер для обробки інформації, визначник рівня наповненості бака, фільтри і клапани.

Система монтується на каркасі з нержавіючої сталі. Ємності для розчинення, які є її складовими, повинні мати обсяг в 2200 л, а баки під кислоти - 3000 л.

Інші елементи

Доставка чистої води забезпечується наступним чином. Кожні 15 м в системі встановлюється клапан, який з'єднується з трубою з полівінілхлориду (63/50 мм) під тиском в технічному приміщенні. Пристрій для забезпечення крапельного поливу в промисловій теплиці включає в себе баки для повсякденного зберігання води для поливу. Ємність баку для чистих і брудних відходів визначається розрахунками (10-473 м3).

Вимірювання та контролювання за EC і Ph для всіх шести ємностей системи буде проводитися за допомогою комп'ютера, що забезпечує контроль і регулювання кліматичними особливостями і системою поливу теплиці. Для дезинфікування води від фунгіцидів, нематод, різних вірусів і бактерій система забезпечується вузлом УФ стерилізації. Продуктивність такого вузла для нормальної роботи системи повинна складати 300 015 л / год.

Все радіаційні камери (1800х150 мм) складаються з шести ультрафіолетових ламп потужністю 280 Вт, труби з кварцового матеріалу (28х1700 мм), кришки зі скла або пластику, що забезпечує з'єднання, вимірювача потоку для візуальної його оцінки та панелі регулювання роботи насоса. Остання для нормальної роботи крапельного поливу в промисловій теплиці повинна володіти чутливим стартером для насоса-наповнювача і захисними вимикачами різного рівня.
