Гидравлические системыСамодельная гидравлическая система для проветривания теплицы

Любой огородник заинтересован в лучшем способе создать в теплице правильный климат. Зимой температура поддерживается отоплением. Летом необходимо настроить вентиляцию. Если нет возможности ежедневно открывать и закрывать окна, то следует установить гидравлические системы автоматического проветривания.

Элементы модуля проветривания

Рассмотрим конструкцию гидроцилиндра — одного из видов автоматического оборудования. Составные части:

- Двигатель - на гидравлике он возвратно-поступательный.
- Шток или стержень.
- Поршень - основная деталь, его приводят в движение или воздух, или техмасло.

Очевидно, чтобы поршень заработал, на него необходимо создать давление. Обычно, это действие обеспечивает насосная часть гидравлической системы. Но, в садовых устройствах насос отсутствует. Вместо этого используется свойство некоторых материалов расширяться и уменьшаться в объёме при изменении температуры.

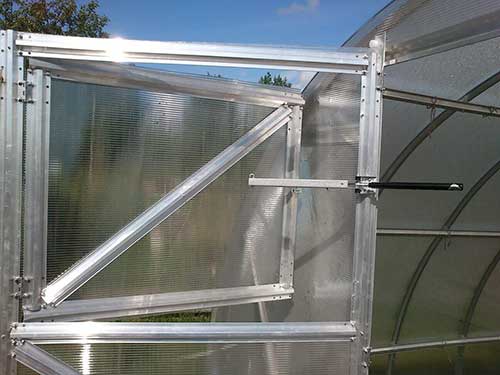

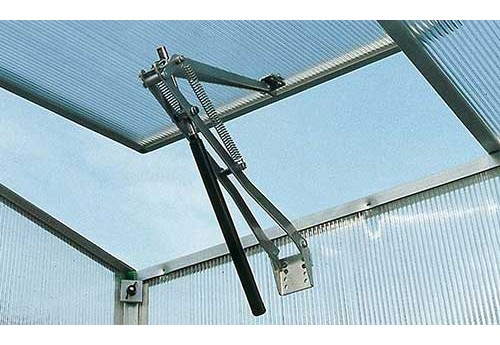

Поэтому, в тепличных гидроцилиндрах полость заполняется определённой жидкостью. Пока температура умеренная — избыточного давления нет и стержень остаётся внутри механизма. Едва только градусы увеличиваются, жидкость начинает расширяться, появляется давление, стержень выдвигается и толкает створку окна, к которому прикреплён. Для контроля проветривания, гидравлическую систему крепят внутри тепличной конструкции. В результате, окна и форточки открываются при высоких температурах и затворяются, когда градусы снижаются.

Как сделать гидросистему

Описанное гидроцилиндрическое устройство можно купить, а можно изготовить самостоятельно. Самый простой гидроцилиндровый механизм — пневматического типа. Для изготовления понадобятся:

- жестяной листовой материал, подойдёт поликарбонат;
- материал пеноплекс;
- качественный скотч;
- камера от надувного мяча;
- брусок и патрубки;
- обычная медицинская система;
- 20-литровая ёмкость;
- подручный инструмент для раскроя материалов.

Гидравлические системы

Последовательность сборки гидравлической системы:

- Из листа поликарбоната или жести необходимо сделать цилиндр, диаметром 0,2 м и длиной от 0,3 до 0,35 м.
- Потом надо скрепить конструкцию скотчем.
- Затем нужно сделать заглушки. Из пеноплекса подготавливаются две окружности, диаметром 0,2 метра. Одна станет статичной заглушкой. Вторая выступит в качестве направляющей для штока.
- Аналог поршня также делается из пеноплекса. Диаметр необходимо сделать чуть меньше диаметра самого цилиндра, чтобы импровизированный поршень мог свободно передвигаться внутри цилиндра.
- Древесный стержень следует обстругать, зачистить шкуркой и пропитать защитным средством. Можно обойтись подходящим куском сантехнической трубы диаметром 3,2 сантиметра.
- В центре заглушек остаётся сформировать отверстие, одно — в 1 сантиметр, другое достаточное, чтобы шток мог свободно скользить внутри.

После подготовки всех запчастей, собирается цилиндр:

- С одной его стороны наглухо устанавливается заглушка с сантиметровым отверстием.
- Потом, камера мячика соединяется с заготовкой так, чтобы конструкция получилась герметичной.
- Все элементы нужно вложить внутрь. Шланг выпустить наружу через отверстие 1 см.
- Далее шток с поршнем соединяются так, чтобы стержень оказался по центру.
- Поршень помещают в цилиндр и прижимают камеру. Последняя, при накачивании, будет перемещать стержень.
- Добавляют направляющую для смещения стержня в одну сторону и крепят шток к устройству. Из 20-литровой банки и патрубков делают ресивер. Завершают сборку конструкции и испытывают.

Соединяют между собой шланг конструкции и один патрубок. На другой патрубок прикрепляют шланг длиной 0,1-0,15 м. При необходимости, калибруют самодельное устройство гидравлической системы и используют в качестве автоматического модуля для проветривания.
